产品介绍

WXDK-K500系列开关状态模拟显示仪根据当前中压系统开关柜技术发展而开发设计的一种新型的多功能、智能化模拟动态指示装置。它集一次回路模拟图、开关状态、断路器位置、接地闸刀位置、弹簧储能状态、高压带电指示、高压带电闭锁以及自动（手动）加热除湿控制等多功能于一体，这些指示功能可分可合，用户可根据需要选择。该产品以一体化布局配套装备于开关柜，将简化开关柜的面板结构设计，美化开关柜的面板布局，完善开关状态的指示功能和安全性能。

技术指标

使用环境:-10℃~50℃，≤95%RH

存储环境:-40℃~80℃，≤95%RH

抗电强度:外壳与端子之间≥AC2000V

绝缘性能:外壳与端子之间≥100MQ2

工作电压:AC85~265V/DC100~300V

动态闪烁频率:1次/秒

湿度测量范围:20%~99%RH

温度测量范围:-20℃~+80℃

湿度测量精度:±3.0%RH

温度测量精度:+1℃

通讯方式:RS485接口、MODBUS通讯协议

通讯波特率:9600bps

数据格式:8个数据位、1个终止位、偶校验

主要功能

◆断路器状态显示

◆带电显示及闭锁功能

◆手车位置显示

◆人体感应探头

◆操作开关

◆智能语音防误提示功能

◆接地开关位置显示

◆温湿度传感器断线报警功能

◆弹簧储能显示

◆自动加热除湿控制及温湿度数字显示功能

◆通讯功能

模拟显示

安装方式

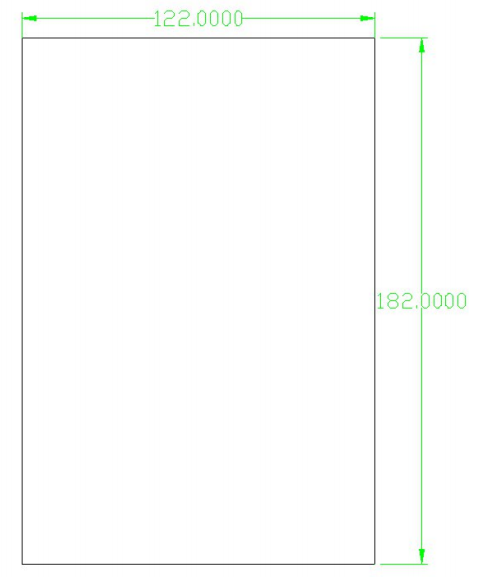

嵌入式安装。开孔尺寸：长*宽*厚122*182*27mm
