产品介绍

WXDK-ZK700开关柜操控装置功能强大，使用于3～35kV户内开关柜，中置柜、手车柜、固定柜、环网柜等多种开关柜。具有动态一次模拟图、高压带电显示、自动加热除湿数值显示及控制、断路器分合状态指示、储能指示、接地开关状态指示、手车位置指示、分合闸回路完好指示、人体感应带电提示及柜内照明、语音防误提示等功能，可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合按钮等。并且具有RS485通讯接口和MODBUS通讯协议，能够使开关柜进一步智能化、网络化、数字化，方便广大用户使用与操作。

技术指标

工作温度:-20℃-+65℃

工作湿度:<95 %RH

介质强度:>AC2000V

绝缘性能:>100MD

抗电磁干扰性能:符合IEC255-22的标准规定

工作电压:AC85-265V/DC100-300V

动态闪烁频率:1次/秒

湿度测量范围:20%-99%RH

温度测量范围:-20℃~+80℃

湿度测量精度:±3.0%RH

温度测量精度:±1℃

响应时间:≤2秒

人体接近感应时间:≤3秒

人体接近语音提示时间:0~29秒

开关量输入端子和LED数码显示关联关系:动态配置

通讯方式:RS485接口、MODBUS通讯协议

通讯波特率:1200bps、2400bps、4800bps、9600bps可选

数据格式:8个数据位、1个终止位、无奇偶校验

主要功能

◆断路器状态显示

◆带电显示及闭锁功能

◆手车位置显示

◆人体感应探头

◆操作开关

◆智能语音防误提示功能

◆接地开关位置显示

◆温湿度传感器断线报警功能

◆弹簧储能显示

◆自动加热除湿控制及温湿度数字显示功能

◆通讯功能

面板及背板显示

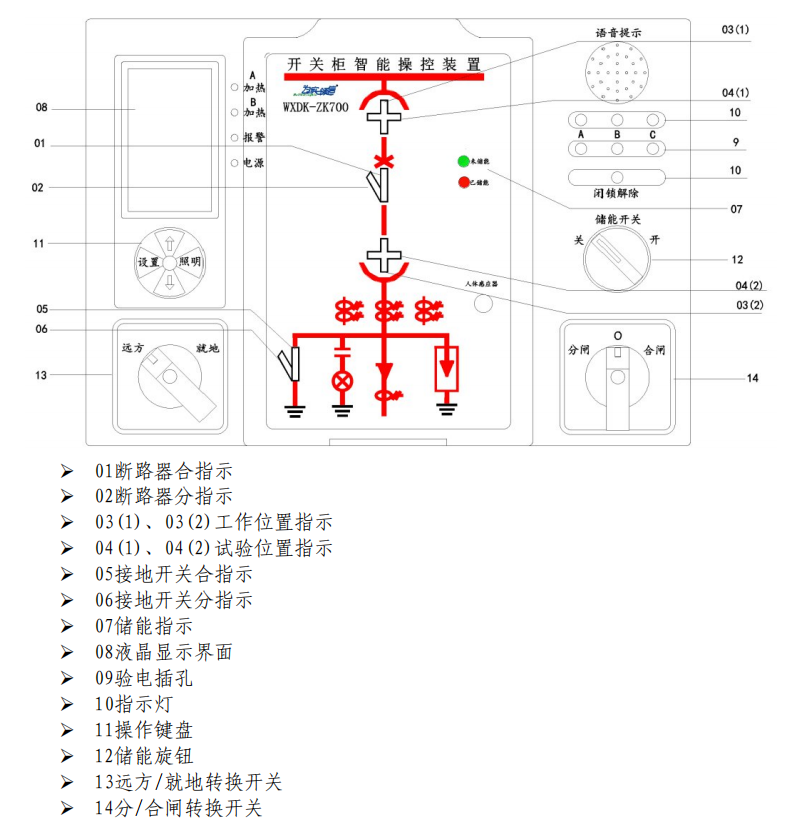

WXDK-ZK700C模拟显示

WXDK-ZK700C后端子

安装方式

嵌入式安装。面板尺寸：263*185.5mm，开孔尺寸：245*170mm
