技术原理

WXDK-DB360变频器抗晃电装置采用超级电容作为能量储备，在市电电压瞬间跌落（完全失电）时，迅速由市电切换至储能输出保持输出继电器的输出，当市电回复后，保证系统工作状态不变，特别是对于变频器控制，晃电不会造成变频重新降频启动。

主要功能

• 状态检测：装置上电实时检测DI输入的运行状态，立即输出对应的继电器动作，在有故障状态时，输出继电器的输出立即断开。

• 控制输出：和相应的DI进行连锁动作和特殊功能继电器的出口动作。

• 地址设定：通过拨码进行现场地址的设定

• 时间设定：通过拨码进行晃电延时时间的设定，出厂默认值为1s。

• 通讯功能：可以通过RS485通讯口读取DI和DO状态，延时的设定值，线电压值。可以遥控实现故障的复归等。

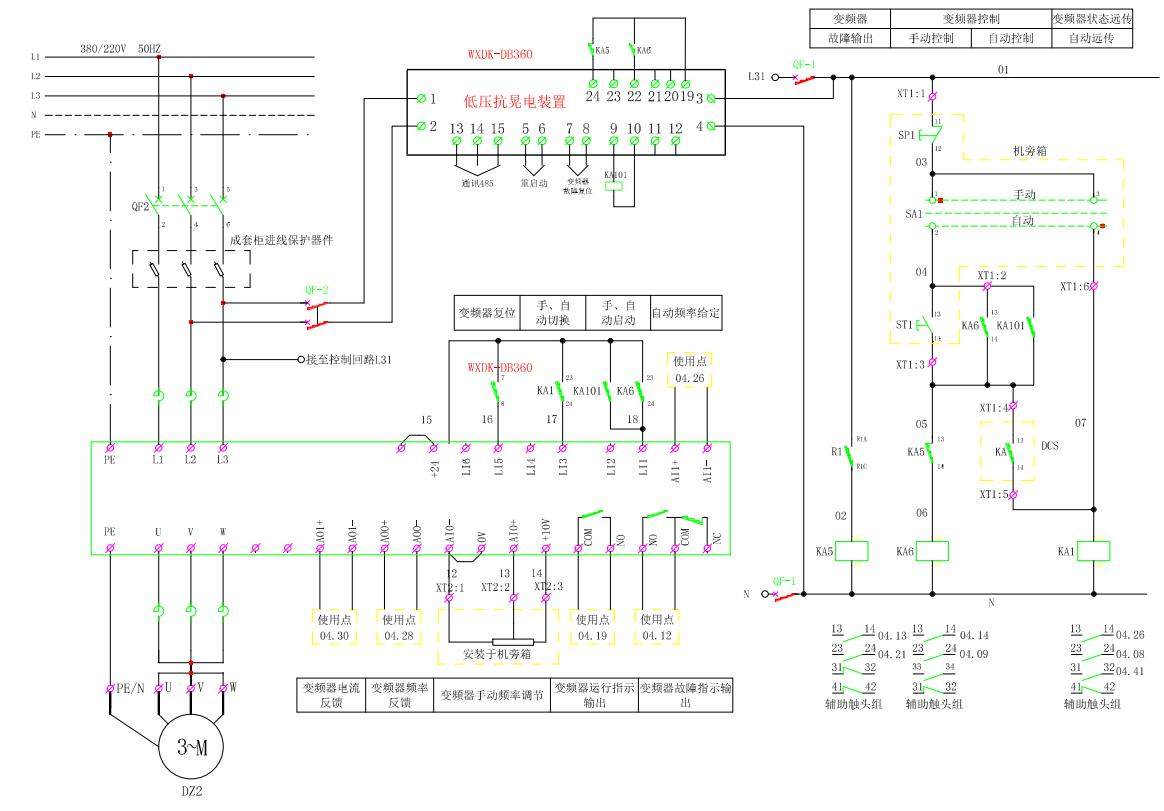

接线原理图
