技术原理

WXDK-DB300并接于交流控制回路，接触器交流吸合后，直流保持，降低接触器功耗，系统电源与备用小直流电源在线切换方式，提供交直流冗余供电电源。在系统电压暂降时刻，输出由系统电源自动切换至小直流电源供电以维持接触器线圈磁力稳定，避免接触器吸合抖动或脱扣，实现负载连续运行，从而实现屏蔽电压暂降干扰。当电压暂降消失后，输出回切至系统电源供电。

主要功能

• 状态检测：装置上电实时检测DI输入的运行状态，立即输出对应的继电器动作，在有故障状态时，输出继电器的输出立即断开。

• 控制输出：和相应的DI进行连锁动作和特殊功能继电器的出口动作。

• 地址设定：通过拨码进行现场地址的设定

• 时间设定：通过拨码进行晃电延时时间的设定，出厂默认值为1s。

• 通讯功能：可以通过RS485通讯口读取DI和DO状态，延时的设定值，线电压值。可以遥控实现故障的复归等。

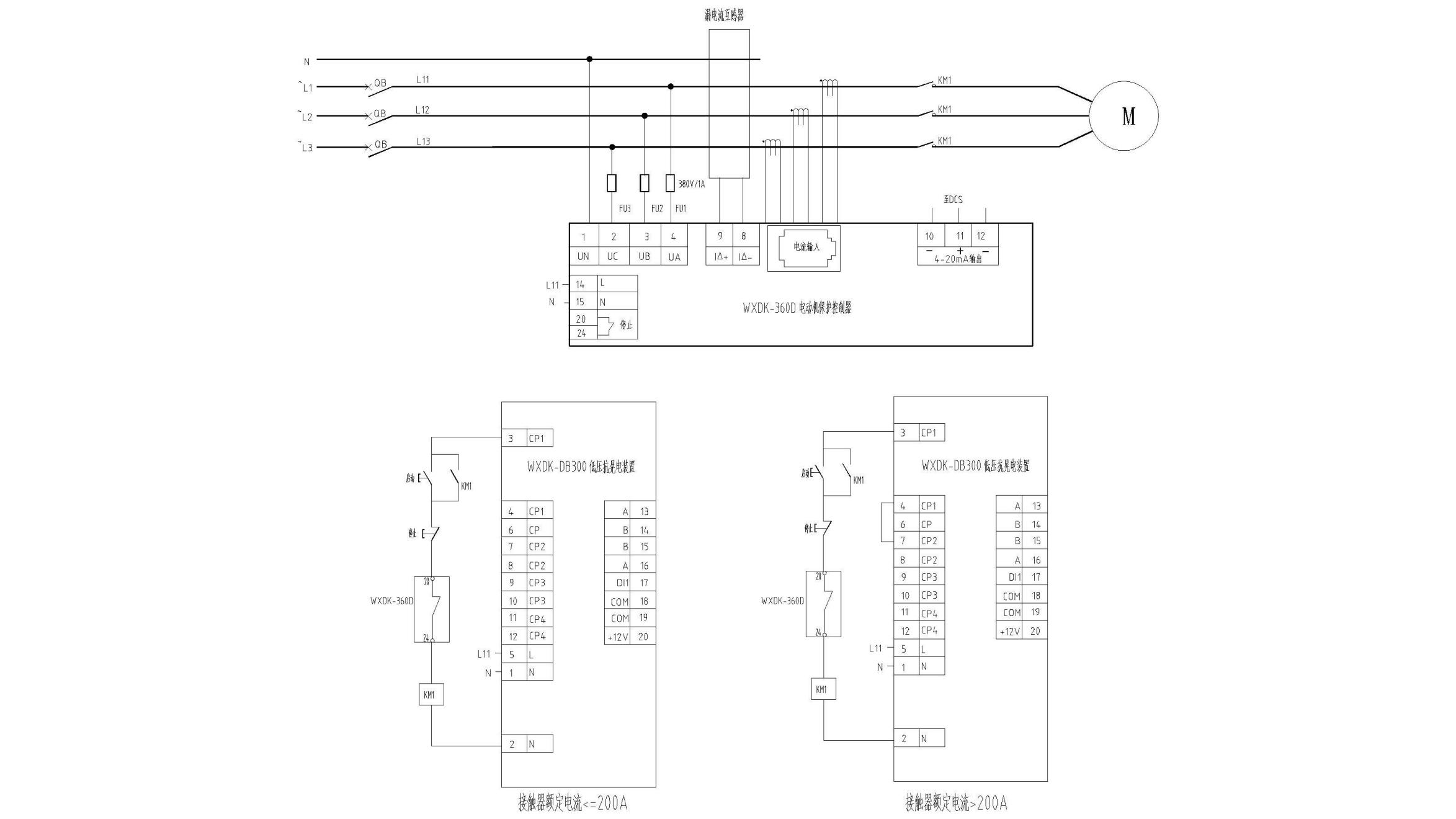

接线原理图
