产品描述：DTS1726三相电子式电能表是河北为信电子科技有限公司研制生产的新一代智能型高科技电能计量产品，符合GB/T17215.322-2008、GB/T17215.323-2008和DL/T614-2007 等电能表有关标准，采用DL/T645-1997通信规约
咨询电话：0311-85128706
DTS1726三相电子式电能表是河北为信电子科技有限公司研制生产的新一代智能型高科技电能计量 产品，符合GB/T17215.322-2008、GB/T17215.323-2008和DL/T614-2007 等电能表有关标准，采用 DL/T645-1997通信规约。

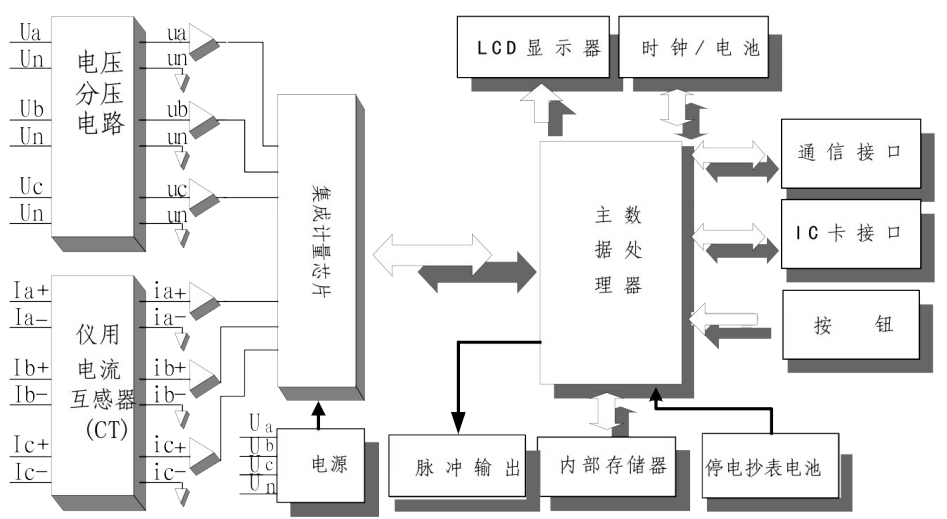

本产品由电流互感器、集成计量芯片、微处理器、温补实时时钟、数据接口设备和人机接口设备 组成。集成计量芯片将来自电压分压，电流互感器的模拟信号转换为数字信号，并对其进行数字积分运 算，从而精确地获得有功电量和无功电量，微处理器依据相应费率和需量等要求对数据进行处理。其结 果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图所示
1 电量计量
本仪表可以计量正向有功、反向有功、正向无功、反向无功，4象限无功电量。
2 最大需量分时计量
电表可计算正反向有功、正向无功、反向有功和反向无功最大需量及其出现时间。
3 跨月计量
本表存储了上1月、上2月和总的历史数据。
4 测量功能
本仪表测量总及A、B、C各相的电压、电流、有功功率、无功功率、功率因数。
5 显示功能
本仪表采用LCD液晶显示、带背光、并有丰富的汉字提示，显示直观、视角宽。
6 通信功能
电表具有2路RS485接口、1路红外口，通讯规约645-2007
7 事件记录功能
具有电量清零、需量清零、过程清除、掉电、校时、电表开盖、电表复位等事件记录功能。
8 脉冲输出
装有两个LED指示灯指示有功、无功电量脉冲输出，辅助端子配置正、反向有功，输入无功、输出无功光耦空接点脉冲输出，可用于仪表误差检验，也可接RTU等终端设备。
| 项目 | 技术要求 |
| 参比电压 | 3×57.7V/100V 或3×220V/380V |
| 工作电压范围 | 三相90%Un - 120%Un |
| 电流测量范围 | 互感器接入式：1.5(6)A |
| 准确度等级 | 有功0.2S或0.5S 无功2级（可选） |
| 工作温度 | -25℃～60℃ |
| 极限工作温度 | -40℃～70℃ |
| 相对湿度 | ≤95%(无凝露) |
| 频率范围 | (50±2.5)Hz |
| 启动电流 | 互感器接入式：0.1%In( 0.2S级) |
| 功耗 | ＜1.5W，6VA |
| MTBF | ≥1×105 h |
| 时钟误差 | ≤0.5 s/d（0℃~+40℃时：±2ppm; -40℃~+85℃时：±3.5ppm） |
| 电池寿命 | 10年 |
| 电池连续工作时间 | ≥5年 |
| 脉冲输出常数 | 有功：6400imp/kWh 无功：6400imp/kvarh |
| 脉冲输出宽度 | 80ms |
| 最大容许通过电流 | 10mA（DC） |
| 工作电压 | 5V～15V（DC） |
其它参数
外形尺寸：长×宽×厚=285mm×170mm×85mm

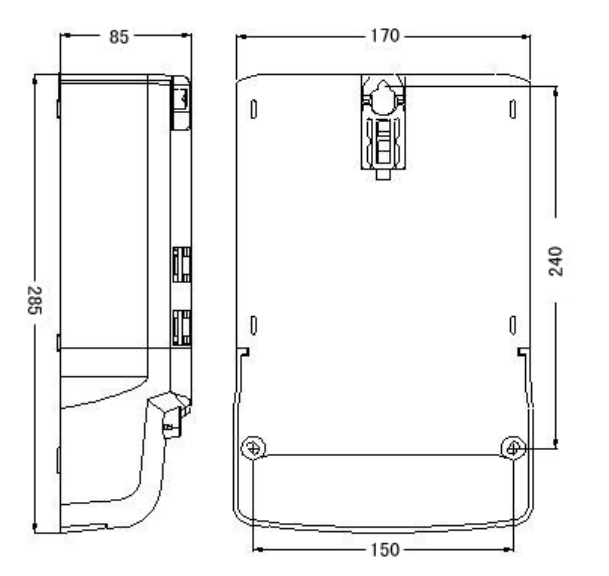

尺寸图

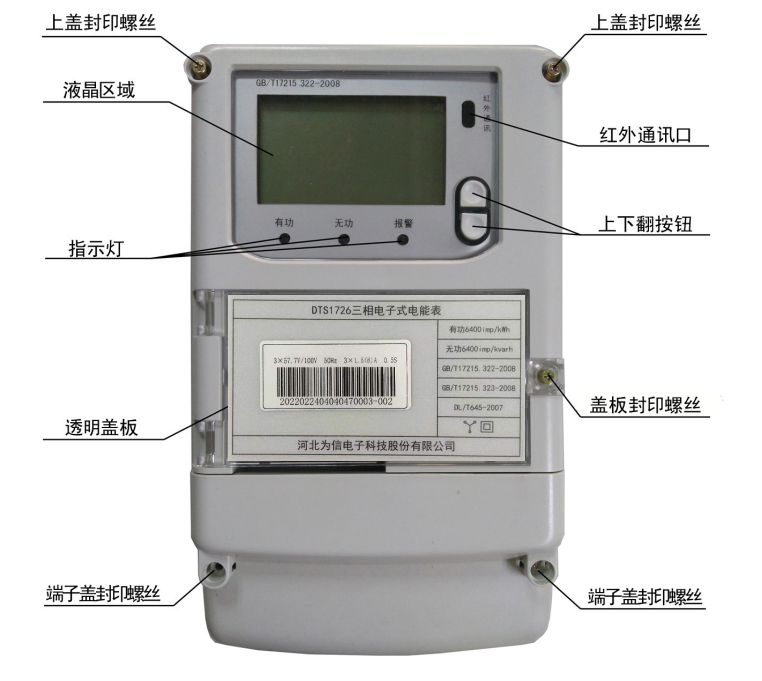

面板说明
| 序号 | 名称 | 型号 | 安装开孔mm | 测量精度 | DI输入 | DO输出 | AO输出 | 通讯 | 显示方式 | 仪表图片 |
| 1 | 单相计量表 | DDZY1726 | 挂装 | 电压-%0.2 电流-%0.2 功率-%0.2 电能1级 | 无 | 电能脉冲输出 | 无 | 1标配 | 段式LCD |
|
| 2 | 三相计量表 | DTS1726 | 挂装 | 电压-%0.2 电流-%0.2 功率-%0.2 电能0.5级 | 无 | 电能脉冲输出 | 无 | 2标配 | 段式LCD |
|
| 3 | 三相计量表 | DTS1726 | 挂装 | 电压-%0.2 电流-%0.2 功率-%0.2 电能0.2级 | 无 | 电能脉冲输出 | 无 | 2标配 | 段式LCD |
|
| 4 | 多路计量表 | DDSH-1726 | 卡规 | 电压-%0.2 电流-%0.2 功率-%0.2 电能0.5级 | 无 | 电能脉冲输出 | 无 | 1标配 | 点阵LCD |
|
