产品介绍

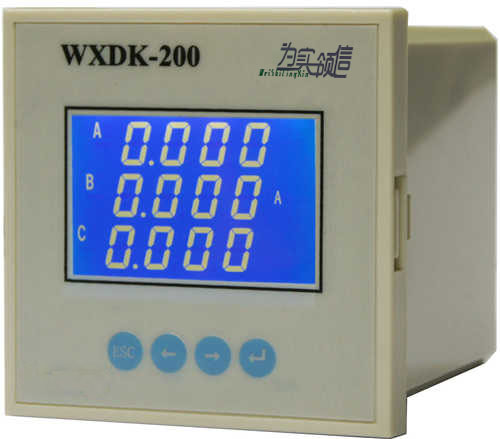

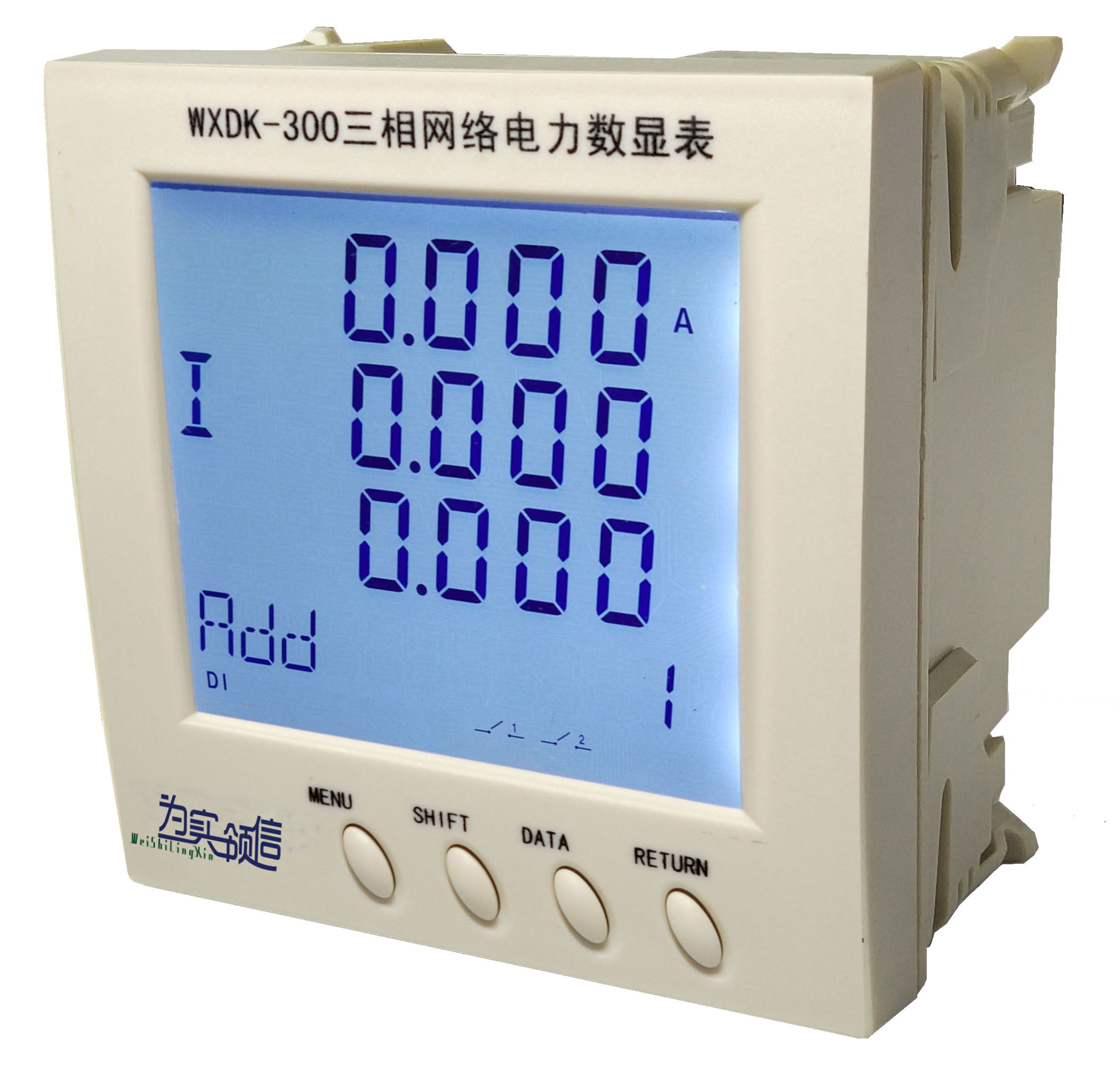

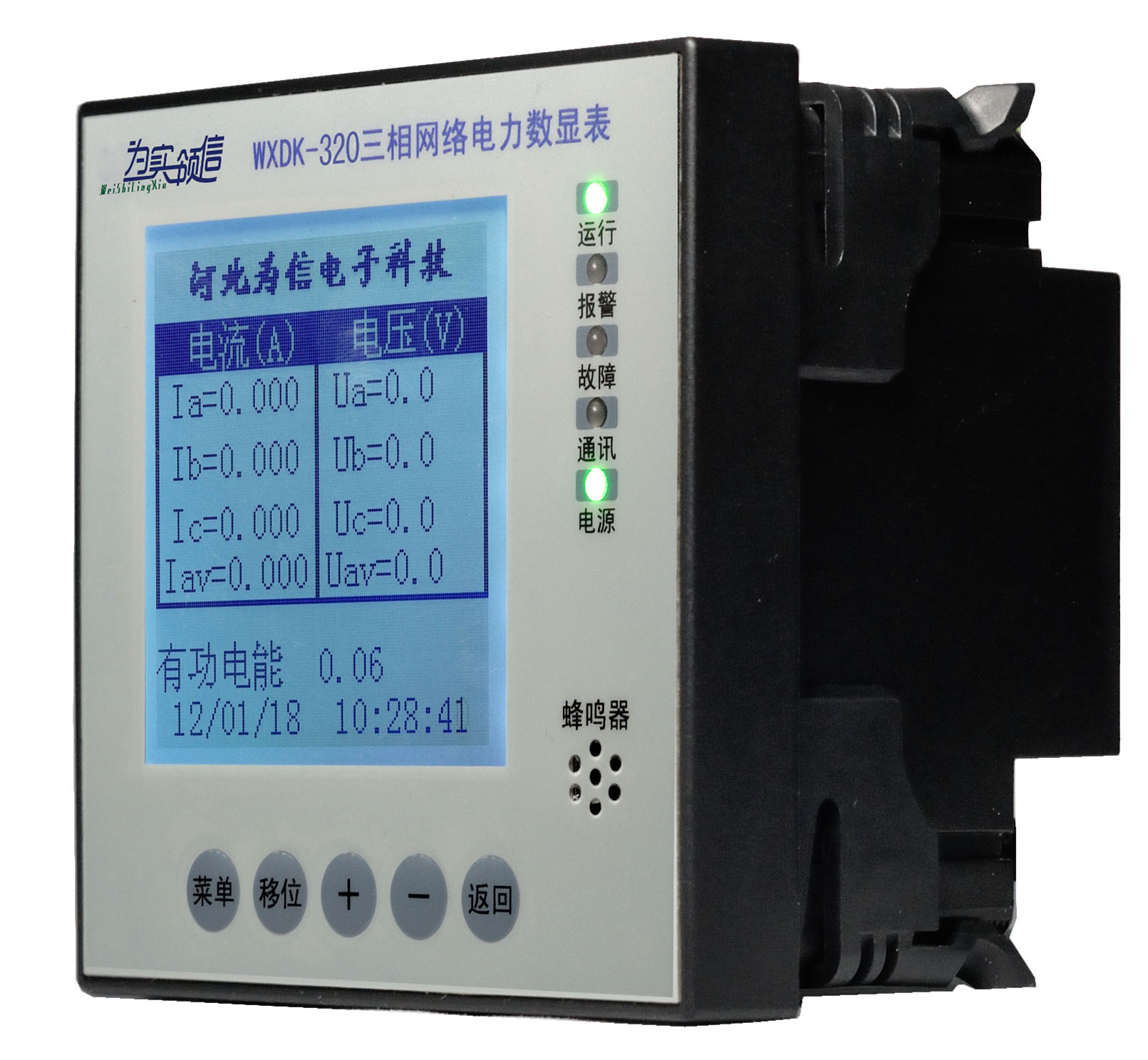

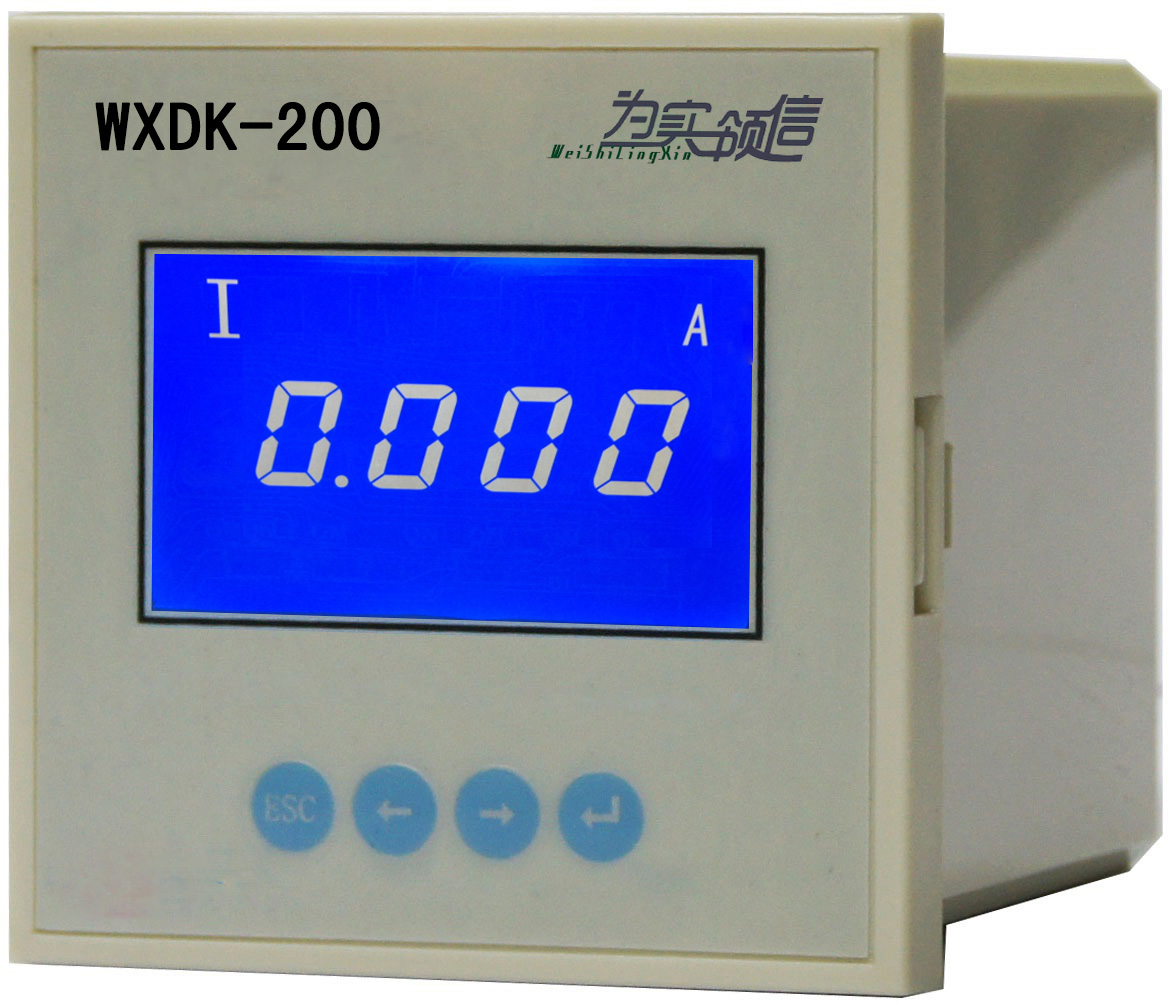

WXDK-200系列/WXDK-300系列的多功能表采用大屏幕LCD显示电压、电流、功率、电能等电量参数，直观清楚，并具有灵活的配置输出功能。具有输入的采集功能，并能够把实时数据通过485接口送到后台上位机，实现了数字化、网络化智能测量控制系统。产品可广泛应用于电力系统、环境监控、低压配电等自动化领域。

产品特点

可测量三相电压、电流、三相有功功率、三相无功功率、三相视在功率、三相功率因数、总功率因数、总有功功率、总视在功率、频率、有功电能、无功电能等电量参数。

 (可选)可分别记录尖、峰、平、谷时段的电能数据。

 (可选)可检测电流电压的2-21次谐波含有率。

 具有模拟量输出功能，可选对应不同的电参量输出，满足用户更多需求。

 具有开关量输入，监控如故障报警节点、分合闸状态、手车位置、电容补偿柜电容投入状态，实现一些闭锁、互锁功能。

 具有开关量输出，实现上下限报警输出，或根据输入状态进行逻辑运算后控制输出，也可以做遥控输出。

 具有脉冲输出，分别为有功电能脉冲及无功电能脉冲，可以做电能表校验使用。

 具有远方通讯功能。拥有2路RS-485通讯接口，采用标准MODBUS规约，可以将测控信息、开关量状态和变位信息，实现远方的集中管理和监控。

产品功能

• 测量显示功能：汉显显示，该装置输入交流信号，通过单片机AD采集进行计算，实时的显示单/三相电压（三相三线接法为线电压三线四线接法为相电压）、三相电流、三相有功功率、三相无功功率、三相视在功率、总有功功功率、总无功功率、总的视在功率、功率因数和频率等参数。面板采用汉字显示，用户可以不看说明书就可以明白各个参数的意义

• 开关量输入：可提供多路接点输入，接点输入电压为仪表内部低压配备+12V的工作电源，无需外部供电，可用于监测故障报警接点、手车位置、电容器补偿柜电容投入状态、分合闸状态等，状态信息可以通过通讯接口远传至智能监控系统等。配合遥控、报警继电器功能可方便实现自动分合闸。
  开关量输入监测的状态可设置为继电器输出动作条件，实现一些闭锁、互锁等功能。
  开关量输入接入无源的状态量干节点。

• 开关量输出：配置了多路继电器输出端口。继电器输出模式为脉冲模式，脉宽时间为1秒。通过液晶显示或通信可以观测到继电器输出的实时状态，继电器事件将记入SOE，事件分辨率1ms。
  继电器允许断开的最大电流：交流5A，直流5A；长期允许闭合电流：5A

• 继电器输出模块有两种工作模式可选：电量报警方式和通讯遥控方式，每路继电器可在编程操作中灵活设置工作模式、报警项目。

• 脉冲输出：配置了脉冲输出端口。

• 模拟量输出（4~20mA）：标配模拟量输出，模拟量输出可编程选择变送输出电压（三相三线接法为线电压，三相四线制接法为相电压）、电流、频率、有功功率、无功功率、功率因数等测量量。出厂默认为4~20mA变送A相电流0~5A。

• 装置自检功能：上电时，装置对保护参数定值检查，判断是否越界，并自动调整为定值的上限或下限。

• 事件顺序记录（SOE）：可记录多达56个事件，停电不丢失。记录事件包括装置自检，继电器动作，开关量输入变位等。每个事件记录包括事件类型、及发生时间。时间分辨率为1ms 。

• 通讯功能：自带RS-485通讯口，采用标准的MODBUS通讯协议，通过通讯口，可以查询全部的测量监控信息。
