一、产品简介

在电力系统断路器分合闸场景中，插入式动静触头的接触质量直接关系到电气连接的可靠性。实际操作中，若出现合闸不到位（动静触头未完全接触，存在间隙）、用力不均（导致触头接触压力分布失衡）、异物介入（触头接触面上有杂质、灰尘等）等不当操作，会严重破坏电气连接的稳定性。在高压运行场景下，此类问题极易引发电力故障（如短路、跳闸等）和设备损毁（触头烧蚀、断路器损坏等），给电网安全运行带来极大隐患。

WXDK-MFTS-0010 三合一传感器专为解决上述问题而设计，可在线测量合闸时动静触头间的夹紧力、动触头的插入深度，以及触头环境温度三大关键参数，对采集到的数据通过无线的方式进行外传到接收装置。接收装置或后台监控系统记录数据，分析数据，能够为高压带电运行提供全时段、全方位的安全保障，有效规避因触头接触问题引发的各类风险，助力电网实现状态检修（根据实际监测数据判断设备运行状态，针对性开展检修）与高效运维（减少盲目检修，提升运维效率，降低运维成本）。

二、功能原理

多参数同步测量：

同时实现动静触头间夹紧力、动触头插入深度、触头环境温度三大关键参数的测量，无需额外搭配多种传感器，简化设备配置，降低使用成本。

温度传感器：

采用高精度热敏元件，具备宽温域适应能力，测量范围覆盖- 25℃～+150℃，测量精度可达±1℃，能敏锐捕捉触头环境温度及传导温度的细微变化，精准识别因接触不良引发的局部过热隐患，其信号输出稳定性强，经CPU快速处理后，可实时反馈温度监测数据。

夹紧力传感器：

基于高灵敏度弹性应变原理设计，测量量程适配 0-300N 的触头压力需求，测量精度达 ±5% FS，能精准感知合闸过程中动静触头间的压力变化，即使是动态合闸瞬间的压力峰值也能准确捕捉，传感器输出的压力信号经 CPU 解析后，可直观反映触头接触的紧密程度，为判断电气连接可靠性提供核心数据。

产品安装后，压力传感器两侧分别为静触头和弹簧，直接测量梅花触头之间的压力。

激光测距传感器：

采用激光相位测距技术，测量范围聚焦10-130mm的动触头插入深度区间，测量精度高达±1mm，激光发射与接收响应速度快，能在断路器运行期间直接测量传感器表面到静触头底部的距离，其采集的距离数据经采集装置或后台处理后，可直接判断合闸是否到位，及时发现插入深度不足或过度挤压等问题。

感应取电：

采用感应取电间断式测量模式，在保证测量数据准确性和时效性的前提下，最大限度降低设备功耗，延长设备使用寿命，减少后期维护频率。

高压断路器运行时，动触头作为载流部件会产生交变电流，进而形成稳定的交变磁场。传感器内置高精度感应线圈，通过卡环式安装结构与动触头紧密贴合，使线圈处于该交变磁场范围内，利用电磁感应现象实现磁场能量与电能的耦合转换——线圈切割磁感线产生感应电动势，将磁场的机械能转化为可利用的电能，无需额外铺设供电线路或依赖电池供电。

无线数据传输：

通过 FSK 433MHZ 无线方式将测量数据传输至采集器，无需铺设复杂的有线线路，安装灵活便捷，同时避免有线传输在高压环境下的安全隐患和线路磨损问题。

数据集中管理：

无线信号可通过采集器进行集中采集（多个传感器数据汇总至一个采集器）或单点采集（单个传感器对应一个采集器），采集器具备报警功能（当测量参数超出设定阈值时，及时发出报警信号）和数据上传功能，可将数据上传至智能终端装置或后台管理系统，实现数据的记录、分析、存储和追溯，为电网状态检修和高效运维提供数据支持。

三、规格型号

WXDK-MFTS-0010-A

WXDK-MFTS:公司产品编号

0010：产品设计代码

-A :开关额定电流

注意：产品的压力传感器要与梅花触头的梅花瓣尺寸严格一致，由于不同厂家的梅花瓣不同，所以订货前需要工程技术人员进入现场进行尺寸实测确认。所以产品也需要30天的订货周期。

四、外形尺寸

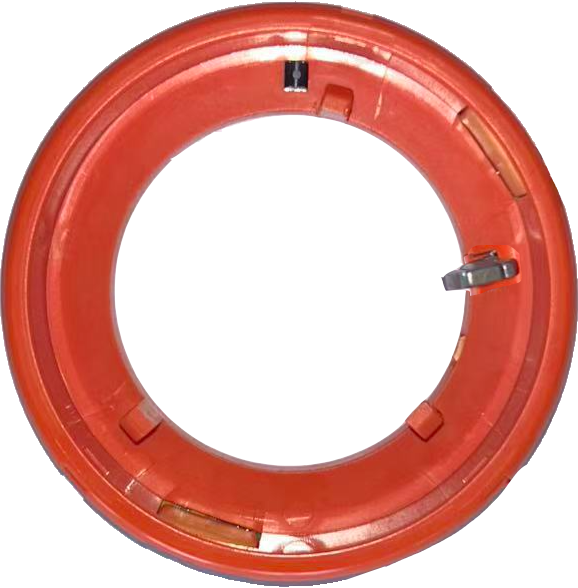

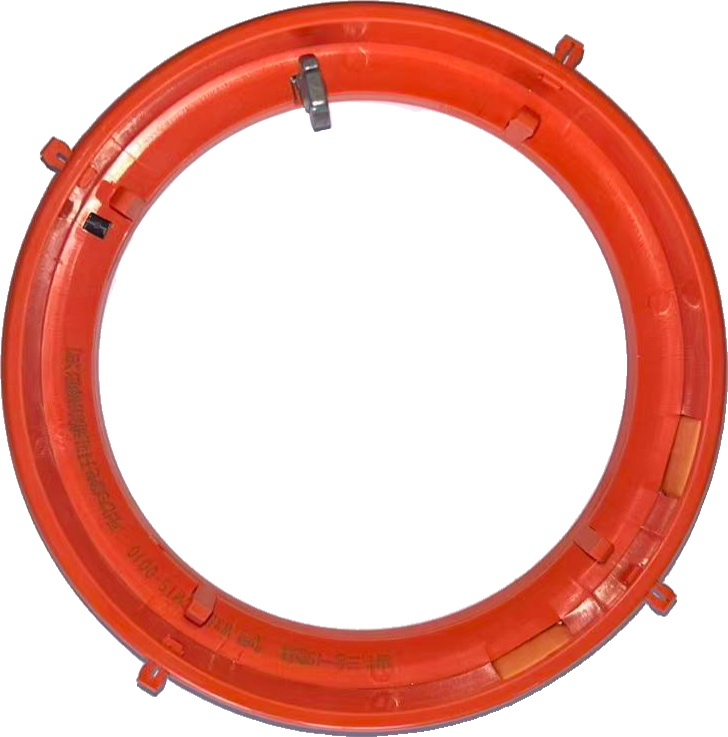

WXDK-MFTS-0010三合一传感器（4000A）  WXDK-MFTS-0010三合一传感器（1250A）

外形尺寸：  WXDK-MFTS-0010三合一传感器（4000A） 外径164 内径129（mm）

       WXDK-MFTS-0010三合一传感器（1250A） 外径102 内径67（mm）
