1. 产品简介

WXDK-ZDTS-L800是一款基于以太网总线的高性能24位IEPE传感器专用信号采集器。IEPE传感器是一种自带电压放大器的特殊传感器，具有优秀的抗噪声性和易封装性，在加速度检测、振动检测或声音检测中被广泛应用。WXDK-ZDTS-L800是专为IEPE传感器设计的高性能信号采集器，其内部集成有恒流源和隔直电路，可无需外部电路直接驱动IEPE传感器。通过高速高分辨率的数据采集单元，WXDK-ZDTS-L800可以对各种IEPE传感器信号进行全面而精确的分析。

WXDK-ZDTS-L800采用以太网高速总线接口，采用24V直流供电。其内部包含8路同步的高性能24位ADC，采样率高达每通道102.4KHz。WXDK-ZDTS-L800内部包含8路4mA输出的恒流源，可为IEPE传感器提供恒流激励，并且内置隔直电路，可消除传感器直流偏移电压分量的影响。WXDK-ZDTS-L800还内置了超低噪声增益放大器，可用来对信号进行放大，从而获得最佳的采集效果。WXDK-ZDTS-L800采用全金属外壳，具有完整的电磁屏蔽层，抗干扰性强。

2. 性能指标

l24V驱动电压

l百兆以太网

lADC：24位

l采样率：102.4KHz、51.2KHz，25.6KHz等

l温度：-40℃ -120℃

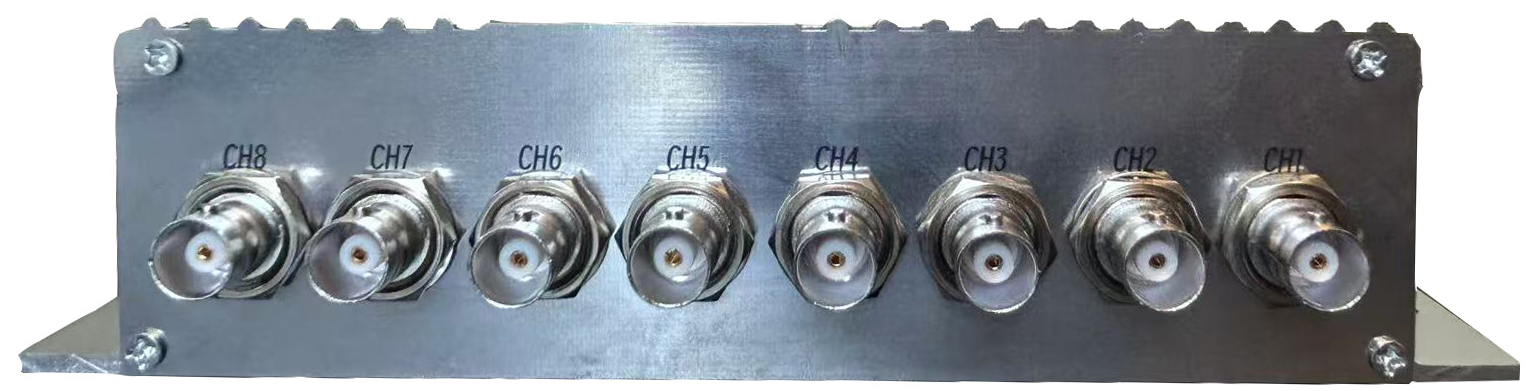

l接口：BCN、SMA（定制）

l通道：1-8通道

3. 应用领域

lIEPE传感器信号采集

l振动信号分析

l超声波信号采集与处理
