产品描述：三合一局放传感器集成了超声波传感器、地电波传感器，特高频、温湿度传感器及MCU集成芯片，一体化、小型化集成封装，通过磁吸式安装方式在开关柜、GIS等位置，利用低功耗LoRa物联网无线通信技术，休眠、唤醒工作模式将状态信息传出，帮助用户在设备发生绝缘故障前消除隐患，实现设备的智能检修。内置长时间稳定放电的工业级锂电池，保证电池连续工作时间 6 年。
咨询电话：0311-85128706
三合一局放传感器集成了超声波传感器、地电波传感器，特高频、温湿度传感器及MCU集成芯片，一体化、小型化集成封装，通过磁吸式安装方式在开关柜、GIS等位置，利用低功耗LoRa物联网无线通信技术，休眠、唤醒工作模式将状态信息传出，帮助用户在设备发生绝缘故障前消除隐患，实现设备的智能检修。内置长时间稳定放电的工业级锂电池，保证电池连续工作时间 6 年。
² 电力设备的局部放电监测，灵敏度高，通过超声波信号与地电波信号联合判断，能准确检测出局部放电信号
² 采样数据的无线远距离传输及RS485接口传输
² 待机低功耗设计，使用寿命长
² 符合Q/GDW12021 输变电设备物联网节点设备无线组网协议要求
² 地电波局部放电测量性能满足Q/GDW 11304.16—2021 6.4章节中要求
² 超声波局部放电测量性能满足Q/GDW 11061-2017 7.3章节中要求
² 可根据客户现场安装环境需求，适配内供电型或外供电型灵活安装
传感器依据设定的采样周期检测地电波、超声波传感器依据设定的采样周期检测地电波、超声波、特高频，并将数据通过LoRa通信或RS485总线传输至终端。
上传数据包括：①地电波相位谱图数据；②超声波相位谱图数据；③特高频相位谱图数据；④温湿度数据。
暂态地电波参数(TEV) | |
频率范围 | 3～100MHz |
测量范围 | -10～65dBmV |
分辨率 | 0.1dB* |
线性度误差 | ≤±10% |
超声波参数（AE） | |
谐振频率 | 40kHz |
监测频率范围 | 20~200kHz |
测量范围 | -10~75 dBuV |
分辨率 | 0.01dB* |
外差频率 | 38.4kHz |
传感器灵敏度 | -68dB |
线性度误差 | ≤±10% |
特高频 | |
检测频段 | 300MHz~3GHz |
系统灵敏度 | ≤17.6dBV/m |
动态范围 | ≥60dB |
误差值 | ±2dBm |
系统测量范围 | -80～-20 dBm |
LoRa470MHz无线通信 | 无线传输距离：大于50米。空旷环境≥500m，室内穿透≥3层墙体 |
数据上送频率 | 数据上送内容及频率：内容按标准格式，一小时采集一次，每次1s；配置范围1次/分钟至1次/60分钟 |
低温试验 | -40℃ |
三合一局放传感器参数（内置电池型） | |
电池电压 | 3.6V |
电池容量 | 19000mAh |
电池使用寿命 | ≥6 年（每天采集一次数据） |
平均动态功率 | ≤350mW |
平均静态功率 | ≤220uW（12小时上报周期） |
平均休眠功率 | ≤15uW |
通信方式 | 无线LORA |
工作环境条件 | |
工作温度 | -40～+70℃ |
工作湿度 | 5～95%RH |
数据协议 | 支持《输变电设备物联网传感器数据规约》 |
通信参数 | |
频段制式 | 470M LoRa |
最大发射功率 | ≤17dBm |
接收灵敏度 | -110dBm |
无线频段 | 470~510MHz |
*使用无线与有线数据传输中最小分辨率显示不同，以实际传输数据协议为准。

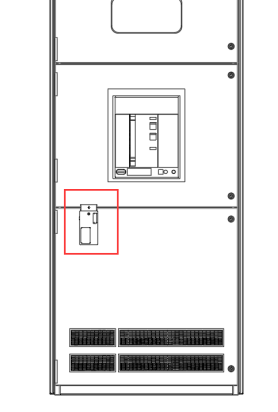

磁吸安装：三合一局放传感器底部具有磁性，将传感器有磁性的黑色底面贴合到开关柜的面板上，传感器就可以稳定的吸附在开关柜上。将超声波传感器探头对位到开关柜的缝隙处即安装完毕，如图所示：
传感器磁吸式安装（电池型）
