商品类型：分布式光纤测振系统
上架时间：2025-05-30
产品描述：分布式光纤振动声波监测系统（DAS）是基于瑞利散射效应、光时域反射技术原理，集成光学、电子、机械和软件算法等组成的复杂系统，是最新一代分布式光纤传感技术的产品。该系统采用单模光纤，光纤既是传输介质，又是传感元件。将光缆敷设于待测体上，即可实时获得光纤上每一点的振动信息，实现超长距离的连续在线监测与精确定位。
咨询电话：0311-85128706
分布式光纤振动声波监测系统（DAS）是基于瑞利散射效应、光时域反射技术原理，集成光学、电子、机械和软件算法等组成的复杂系统，是最新一代分布式光纤传感技术的产品。该系统采用单模光纤，光纤既是传输介质，又是传感元件。将光缆敷设于待测体上，即可实时获得光纤上每一点的振动信息，实现超长距离的连续在线监测与精确定位。
振动测量系统利用相干背向瑞利散射光的相位而非光强来探测音频范围内的声音振动等信号，不仅可以利用相位幅值大小来提供声音振动事件强度信息，还利用线性定量测量值来实现对声音振动事件相位和频率信息的获取。

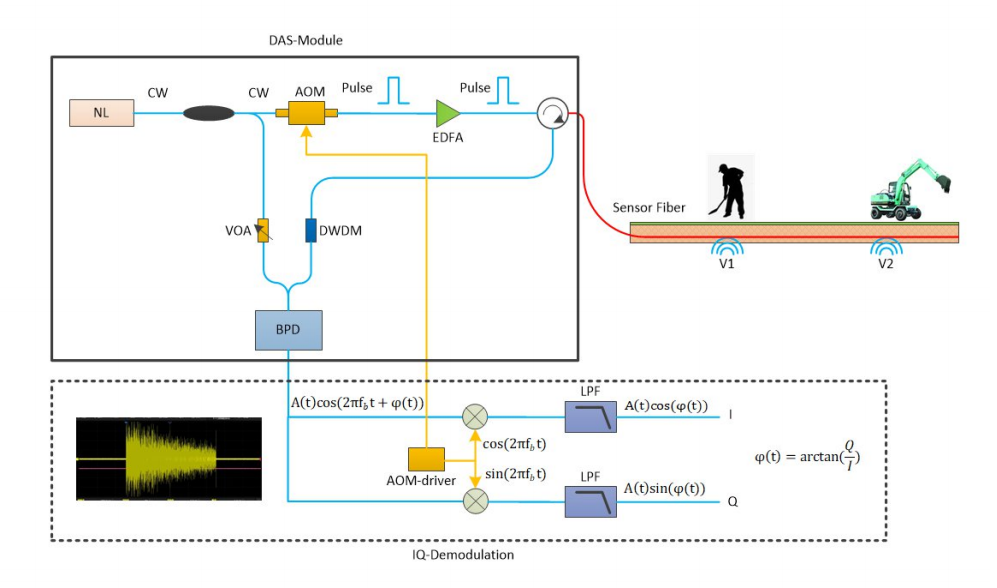

技术原理图示意
分布式光纤振动声波监测主机具有如下技术优势：
l 测量距离远
具有长距离（最长达50公里）连续（空间分辨率数米）的振动或声信息获取，全尺度（幅度、频率、相位）数万道信息的实时测量。分布特性
l 实时性
全尺度（幅度、频率、相位）数万道信息的实时测量。
l 稳定性
耐高温高压等恶劣环境、且抗电磁干扰
系统可以通过TCP/IP协议输出形式与PC、消防报警系统等其它控制设备进行联动，进行声光报警，信号输出准确、完整。
l 安全性
纯光纤传感，完全不会产生电火花，光纤中传输的激光脉冲平均功率很低，即使光纤断裂， 也不会产生任何危险。
系统由WXDK-DAS950分布式光纤。通过网线连接后台，实现对数据的测量和上报
WXDK-DAS950分布式光纤振动声波监测主机
WXDK-DAS950分布式光纤振动声波监测主机是实现振动测量和事故判断的核心。WXDK-DAS950分布式光纤振动声波监测主机采用模块化设计，可靠性高；同时凭借高速微弱信号处理技术优势，技术指标达到国内领先水平。
监测主机技术参数
技术性能 | 规格参数 |
解调方式 | 完全相位式解调（非强度型，不受强度振幅波动影响） |
探测光缆长度 | 50km（单模光纤损耗≤0.18db/km） |
通道数 | 1通道（通道可定制） |
定位精度 | ±3m |
光纤类型 | 单模光纤（9/125um） |
光纤接头 | FC/APC |
工作电源 | 220V |
光纤测量频率 | 1Hz-200KHz |
存储温度 | -40℃-85℃ |
通信接口 | 以太网、USB |
主机尺寸 | 134mm(H)X430mm(W)X408mm(D) |
振动光纤
光纤由石英玻璃拉制而成，通过各种封装形成各种特性的光纤。光纤既是信号传输介质，又是振动感测元件。考虑到现场的恶劣环境，振动光纤应具备良好的抗啮咬、抗震特性。所以振动光纤应具备坚固的护套，提供良好的防护特性，但同时振动光纤也应该提供良好的振动传导性能。
振动光纤的性能指标
项目 | 指标 |
光纤结构 | 单芯单模光纤装于保护护套内 |
光纤类型 | 单模光纤（9/125um） |
接头类型 | FC/APC |
弯曲半径 | 大于60mm |
拉力 | 安装过程中：最大200N 使用过程中：最大125N |
温度范围 | -40~120℃ |
工作寿命 | 20年 |
现场安装效果
WXDK-7000后台监控软件
WXDK-DAS950分布式光纤振动声波监测基于Web技术，实时显示振动声波的曲线，具备色域伪彩瀑布图（基于时间位置振动能量大小，振动能量与色温成线形关系）、带通振动选频功能、振动单点显示；具备地图显示功能。

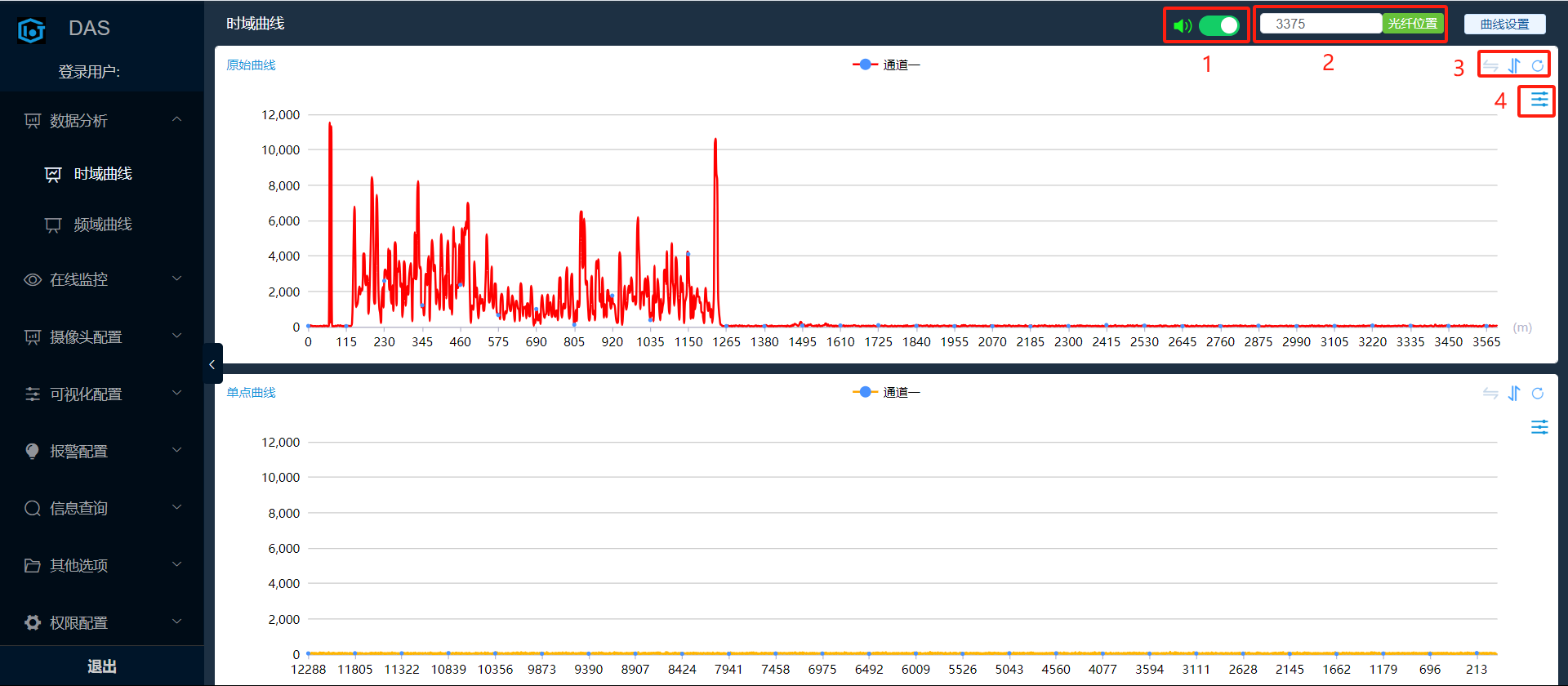

监控界面示意
