产品介绍

分布式光纤感温系统由WXDK-CW910分布式光纤线型感温主机、感温光纤组成。采用先进的OTDR技术和Raman散射光对温度敏感的特性，探测出沿着光纤不同位置的温度变化，实现真正分布式的测量。WXDK-CW910分布式光纤线型测温主机可用于电缆温度测量。

技术原理

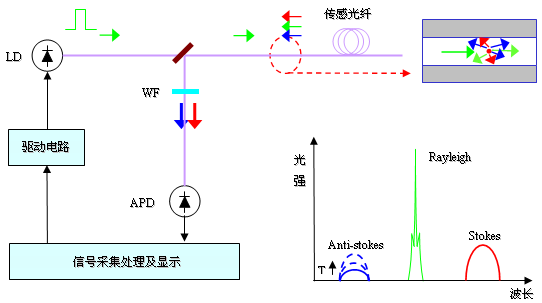

温度测量基于自发拉曼Raman散射效应。大功率窄脉宽激光脉冲LD入射到传感光纤后，激光与光纤分子相互作用，产生极其微弱的背向散射光，散射光有三个波长，分别是Rayleigh（瑞利）、anti-stokes（反斯托克斯）和stokes（斯托克斯）光；其中anti-stokes温度敏感，为信号光；stokes温度不敏感，为参考光。从传感光纤背向散射的信号光经再次经过分光模块WF，隔离Rayleigh散射光，透过温度敏感的anti-stokes信号光和温度不敏感的stokes参考光，并且由同一探测器（APD）接收，根据两者的光强比值可计算出温度。而位置的确定是基于光时域反射OTDR技术，利用高速数据采集测量散射信号的回波时间即可确定散射信号所对应的光纤位置。

技术原理 (2).png

系统功能及特点

分布式光纤感温系统具有如下技术优势：

l 快速性

系统感温、定位速度非常高。为了提高测量时间，采用了高速微弱信号处理技术优势，单次测量时间最短为3s，响应速度快。

l 分布特性

分布式光纤感温系统可提供连续动态监测长达几公里范围内温度变化信号，可任意设置各级温度报警值。

l 先进性

该系统是目前性能指标最高、功能性最强、可靠性最高、技术最先进的分布式测温产品。关键器件优选国外进口高性能器件，核心算法经过严格测试。

l 兼容性

系统主机为开放通信协议，提供与工作站联接的通信接口，在中央控制室防灾报警工作站以汉化的图文方式显示温度曲线、报警位置、报警温度等全部信息；

系统可以通过TCP/IP协议输出形式与PC、消防报警系统等其它控制设备进行联动，进行声光报警，信号输出准确、完整。

l 安全性

分布式光纤感温系统具备安全记录功能，可储存不少于999条的历史报警数据，并可进行有效审核。

感温光纤本征安全，采用光信号,不会与动力电缆之间产生相互电磁干扰。

系统组成

WXDK-CW910分布式光纤线型感温主机

WXDK-CW910分布式光纤线型感温主机是核心，实现温度测量和火灾判断。WXDK-CW910分布式光纤线型感温主机采用模块化设计，可靠性高；同时凭借高速微弱信号处理技术优势，技术指标达到国内领先水平。

技术参数

技术性能	规格参数
产品类别	分布式光纤/差定温/可恢复式/分布定位/探测报警型
敏感部件长度	10km
通道数	2/4/6/8/16通道(多通道可定制）
温度分辨率	±0.1℃
定位精度	±1m
温度测量范围	-40℃-85℃
光纤接头	SC/APC
工作电源	DC24V
操作温度	-40℃-80℃
存储温度	-50℃-85℃
工作湿度	0~95％R.H. 无凝露
通信接口	以太网、CAN、LAN;
主机尺寸	320200100mm

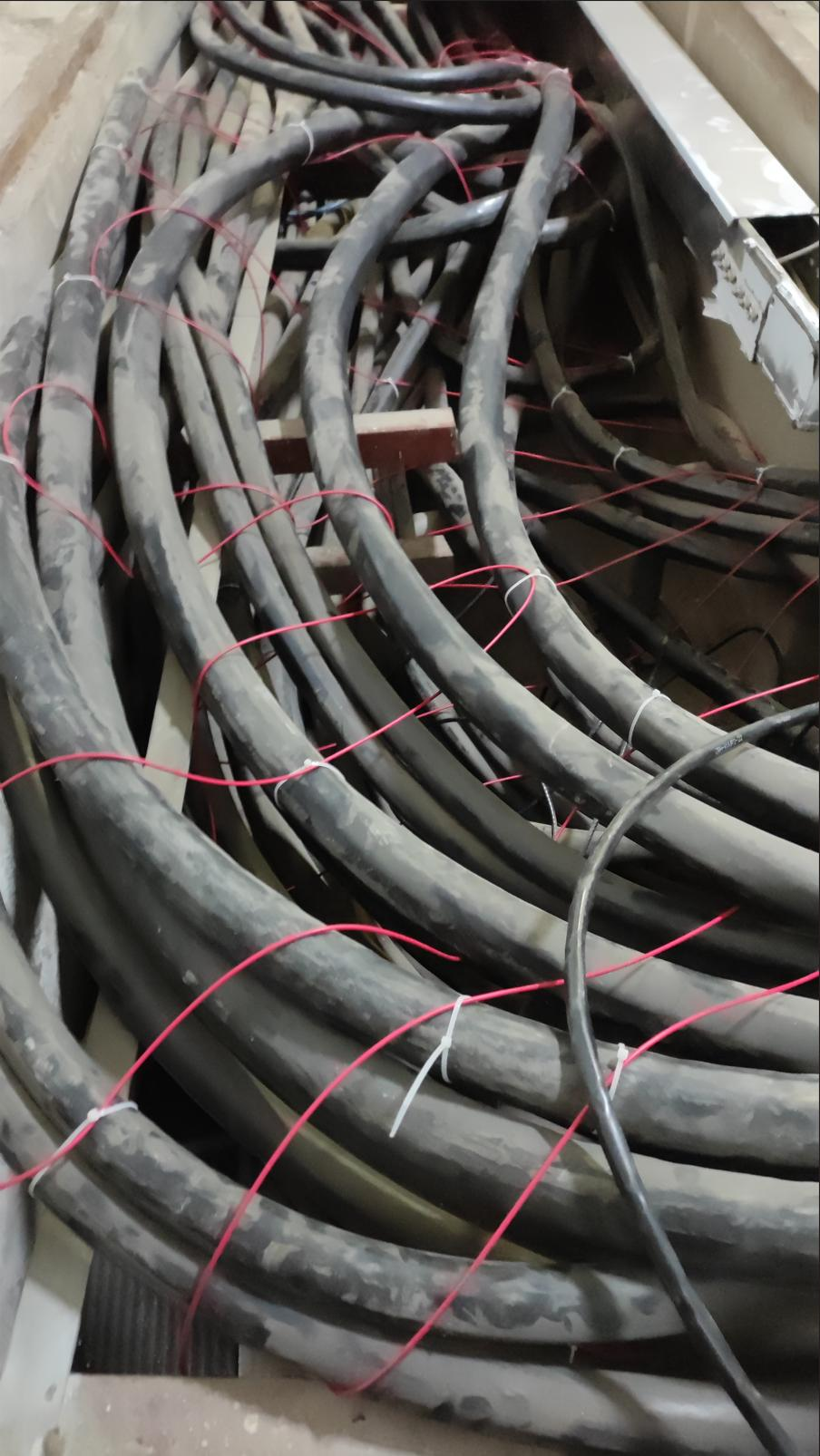

感温光纤

光纤由石英玻璃拉制而成，通过各种封装形成各种特性的光纤。光纤既是信号传输介质，又是温度感测元件。考虑到现场的恶劣环境，感温光纤应具备良好的抗啮咬、抗震特性。所以感温光纤应具备坚固的护套，提供良好的防护特性，但同时感温光纤也应该提供良好的温度传导性能，以保证快速的火灾探测。

感温光纤的性能指标（可根据项目定制光纤）

项目	指标
光纤结构	单芯多模光纤装于保护护套内
光纤类型	62.5/125μm
接头类型	SC/APC
弯曲半径	大于60mm
拉力	安装过程中：最大200N 使用过程中：最大125N
温度范围	-40~120℃
工作寿命	20年
