主要功能

能够接收各模块上传的保护、遥信、遥测和电能量等信息。可接入WXDK-7000厂站监控系统 或WINSUN变电站计算机监控系统。

a）实现和管理电机保护装置的通信；

b）实现和管理各种测控装置、智能电能表通信；

c）实现和管理与后台主计算机系统通信；

d）实现和管理远动通信,与集控中心通信；

e）各设备,装置通信状态检查和监视；

产品配置

WXDK-500系列采用32位的ARM9处理器为CPU、嵌入式工业网络处理器，高性能硬软件体系保证了装置具备强大稳定的数据处理能力。

可提供1个以太网接口（支持IEC103/CDT等网络协议）、5个串口（5路RS485其中COM1口RS485/CAN可选，COM2～COM5口RS485/RS232可选），通过modbus /串口CDT等规约进行通讯，订货时需说明。

产品尺寸

本装置采用1U机箱（长*宽*厚444*90*250mm）装置重量不大于4.0 Kg。

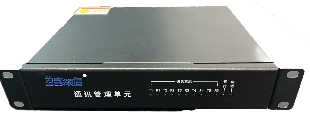

前视图

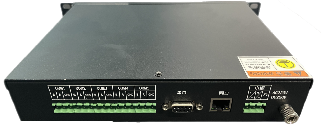

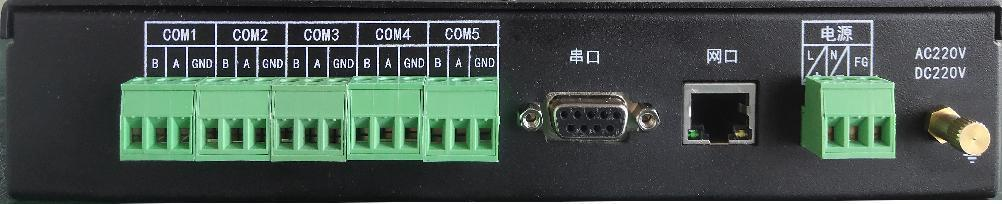

后视图
