产品介绍

WXDK-CWTS无线测温模块适用于高低压开关柜内电缆接头、断路器触头、刀闸开关、高压电缆中间头、干式变压器、低压大电流等设备的温度监测，防止在运行过程中因氧化、松动、灰尘等因素造成接点接触电阻过大而发热成为安全隐患，提高设备安全保障，及时、持续、准确反映设备运行状态，降低设备事故率。该模块采用无线传输，具有传输距离远、功耗低等特点。

产品分类

该模块供电方式有三种：电池（有源）、自感应取电（无源）、外供电

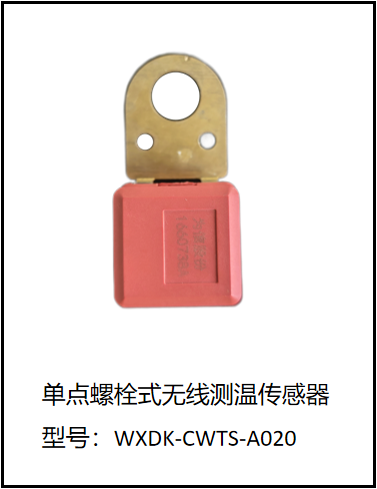

1.有源螺栓式无线测温传感器（WXDK-CWTS-A020）

适用于母排搭接处，电缆与母排搭接处，隔离刀闸搭接处等用螺栓固定的电气搭接点的安装。可做防水处理适用于室外环境。采用铜件结构，螺栓固定安装。壳体为橘色，材质为阻燃PC。内置无线模块，供电电池，温度传感器，MCU主要器件，外形及尺寸图如下：36*36*25mm。

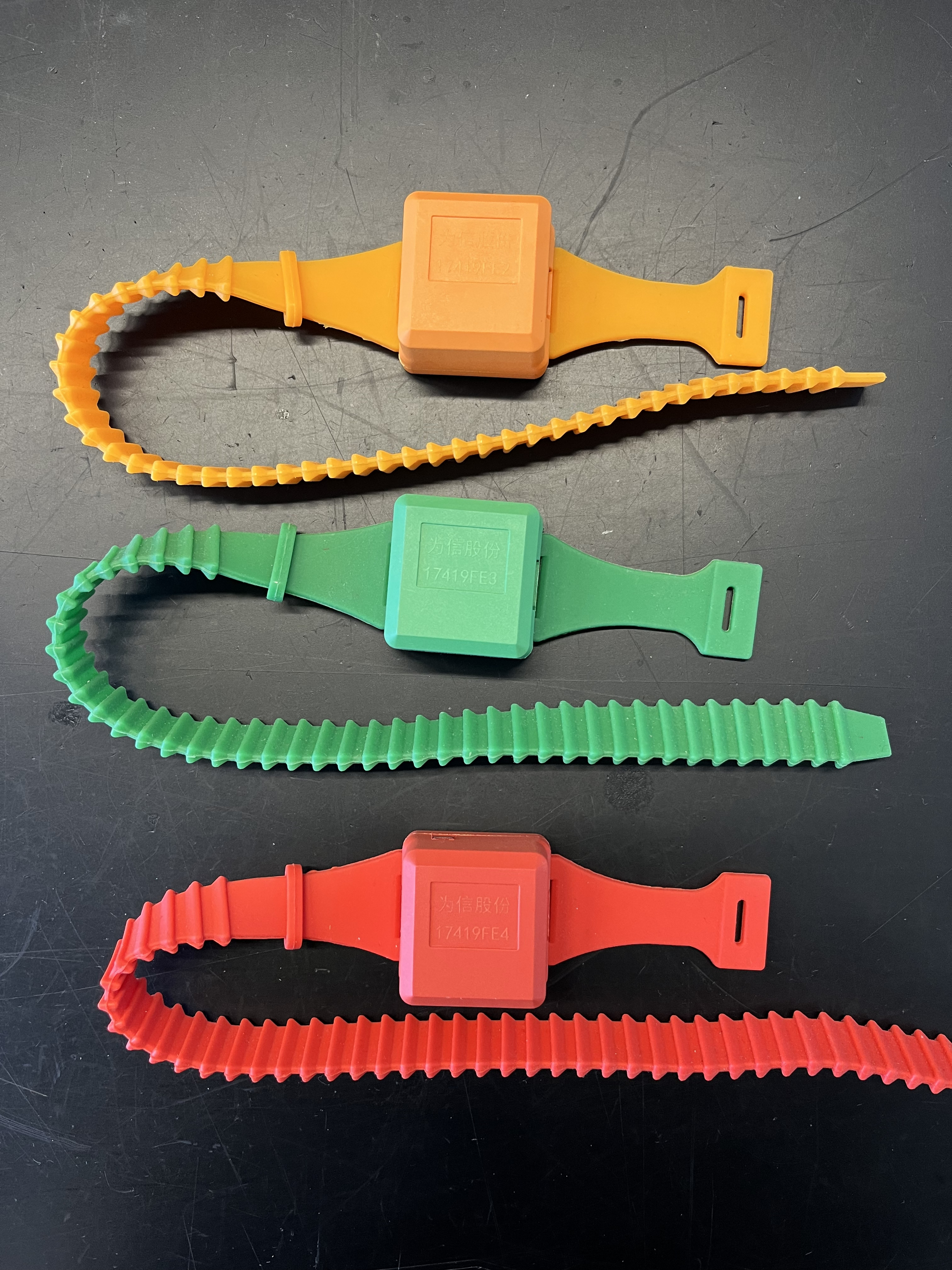

2.有源表带式无线测温传感器（WXDK-CWTS-A021）

适用于各种测温场所，可做防水处理适用于室外环境。采用绑带结构，采用捆绑式固定安装。颜色为黄色（A相）、绿色（B相）、红色（C相），内置无线模块，供电电池，温度传感器，MCU主要器件，外形及尺寸图如下：36*36*25 mm

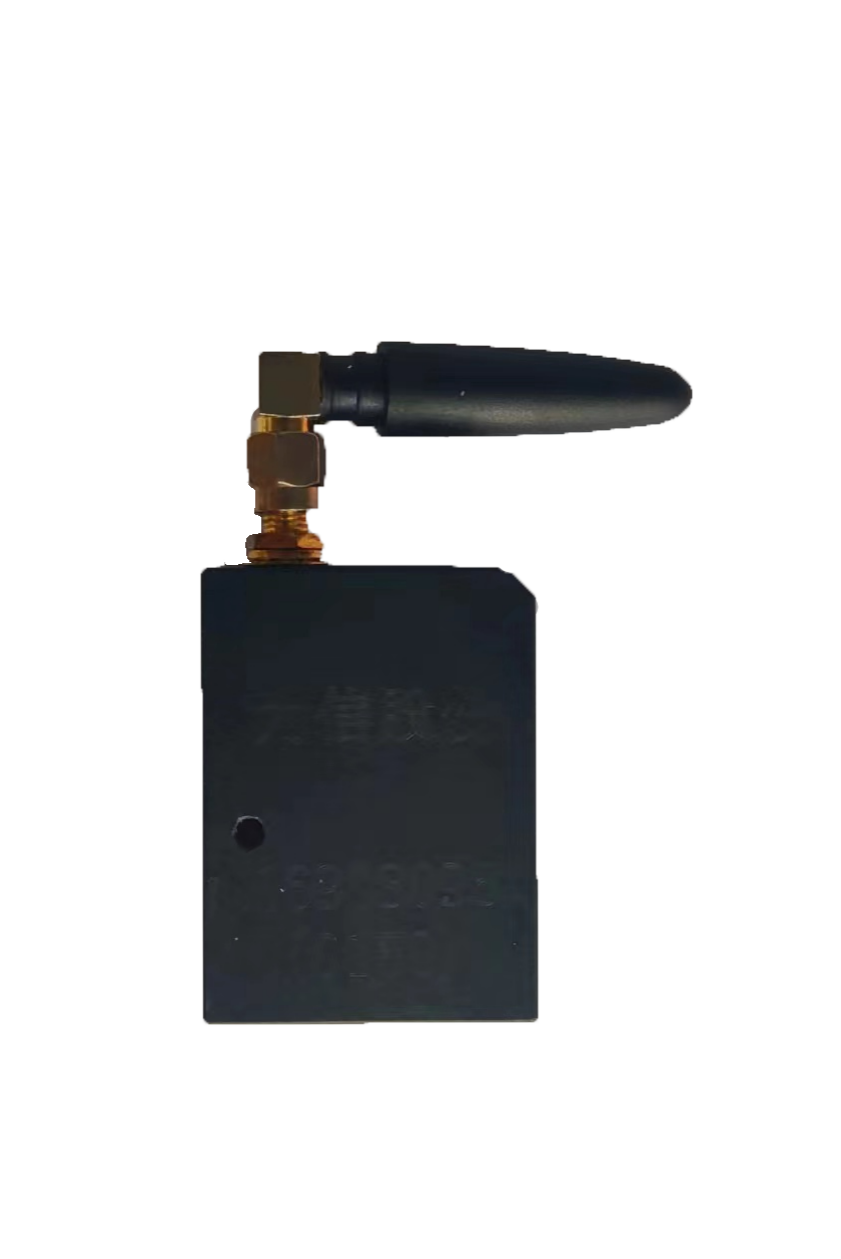

3.有源磁吸式无线测温传感器（WXDK-CWTS-A050）

可吸附于柜体、采用磁吸式结构，壳体为黑色，材质为聚丁烯对苯二甲酸酯 ,耐温200度。测温终端内置无线模块，供电电池，温度传感器，MCU主要器件，外形及尺寸图如下：48*35*21mm

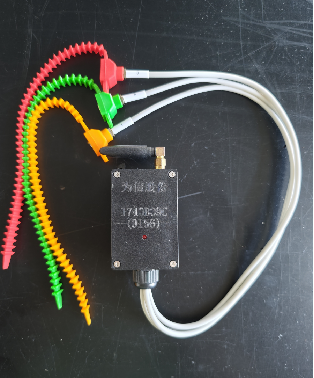

4.有源多回路无线测温传感器（可更改末端传感器形式）

圆柱引线式（WXDK-CWTS-A060）

A060无线测温传感器为多回路式，采用绑带固定，壳体为黑色，材质为聚丁烯对苯二甲酸酯 ,耐温200度。内置无线模块，供电电池，三路温度传感器，MCU主要器件，传感器线长430mm，外形尺寸：72*48*35mm。传感器类型：圆柱引线式，引线长度50cm。

金属圆柱温度探头：尺寸 5*25 耐压 2000V

规格：负温度系数 100K   3950 B级

安装方式：黄绿红三色绑带

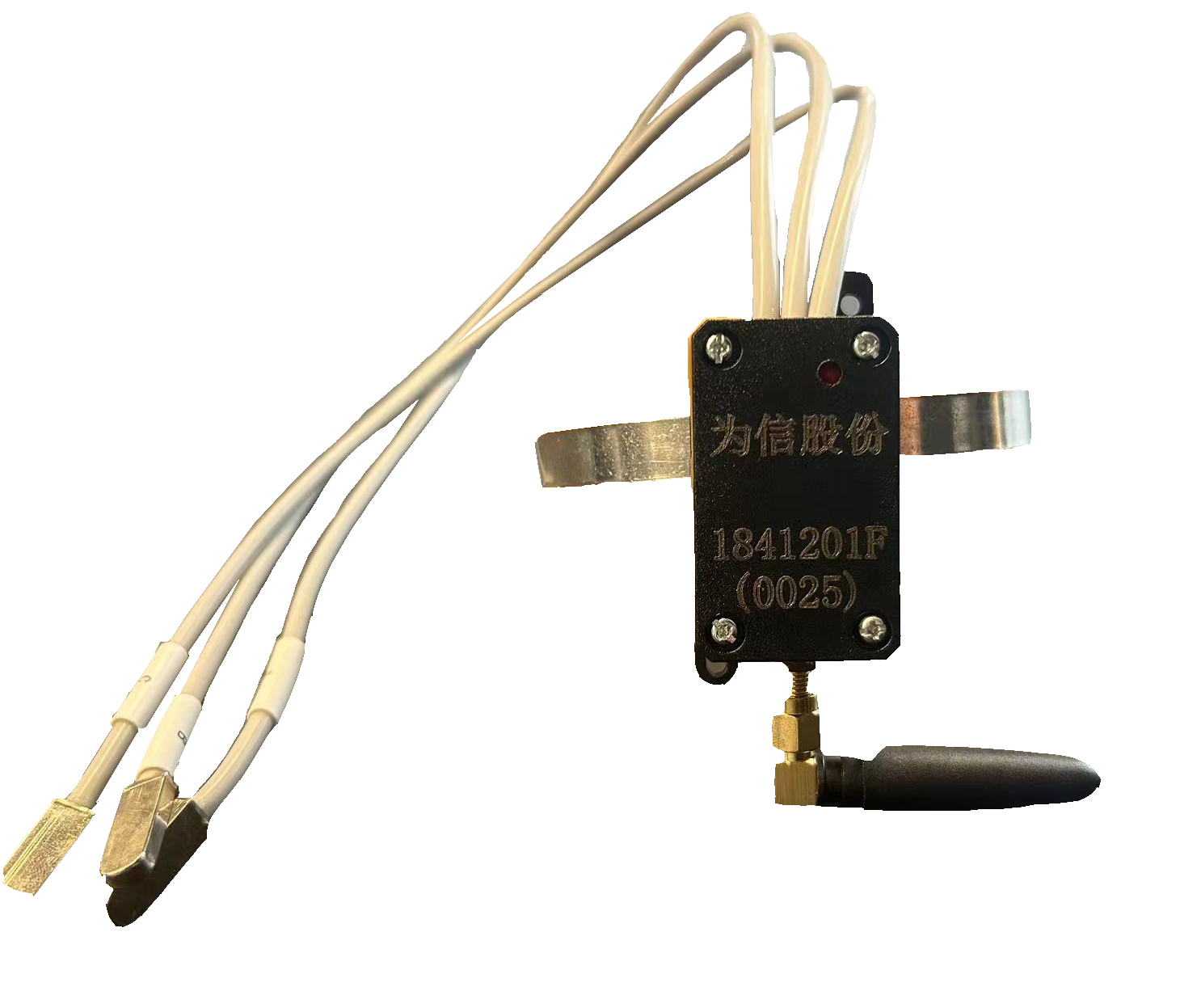

接线片冷压端子头（WXDK-CWTS-A061）

采用螺钉固定，壳体为黑色，材质为聚丁烯对苯二甲酸酯 ,耐温200度。测温终端内置无线模块，供电电池，三路温度传感器，MCU主要器件，传感器线长530mm，外形尺寸：72*48*35mm。

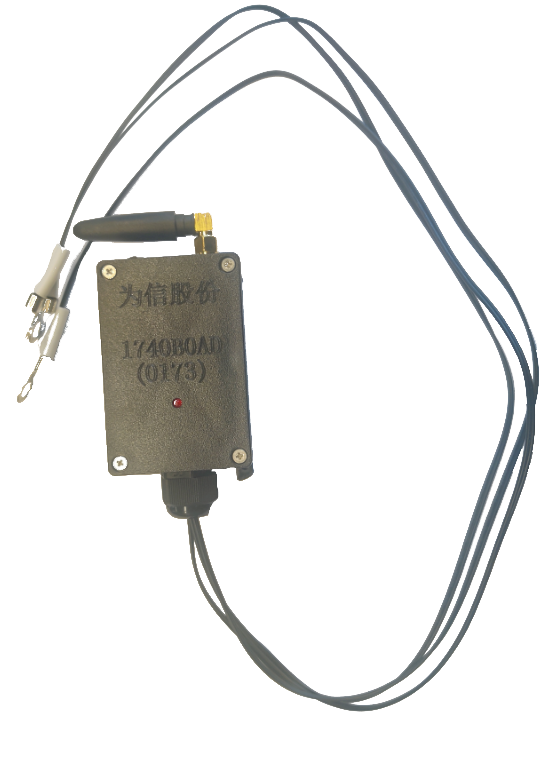

叉型端子头（WXDK-CWTS-A062）

A062无线测温终端为多回路式，采用螺钉固定，壳体为黑色，材质为聚丁烯对苯二甲酸酯 ,耐温200度。测温终端内置无线模块，供电电池，三路温度传感器，MCU主要器件，传感器线长100cm，外形尺寸：72*48*35mm

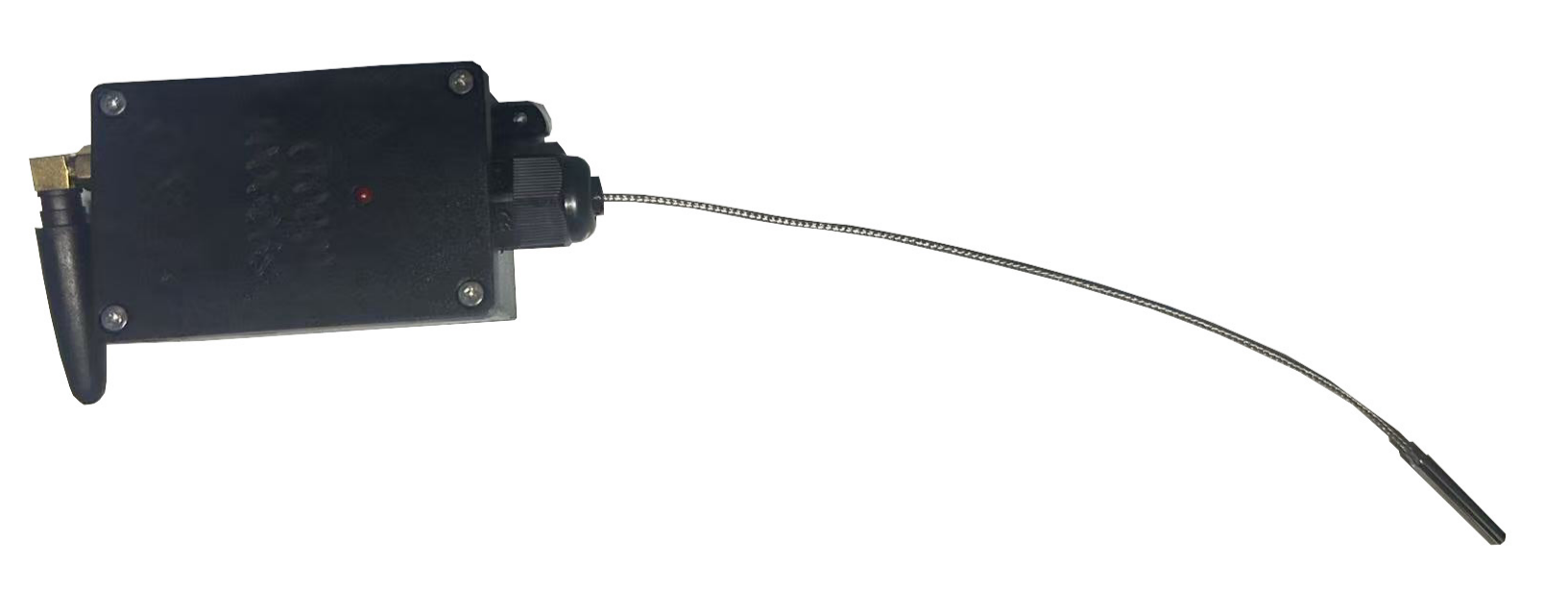

磁吸式（WXDK-CWTS-A065）

A065无线测温终端采用磁吸式结构，壳体为黑色，材质为聚丁烯对苯二甲酸酯 ,耐温200度。测温终端内置无线模块，供电电池，热电偶温度传感器，MCU主要器件，传感器线长0.3m，外壳尺寸：72*48*35mm

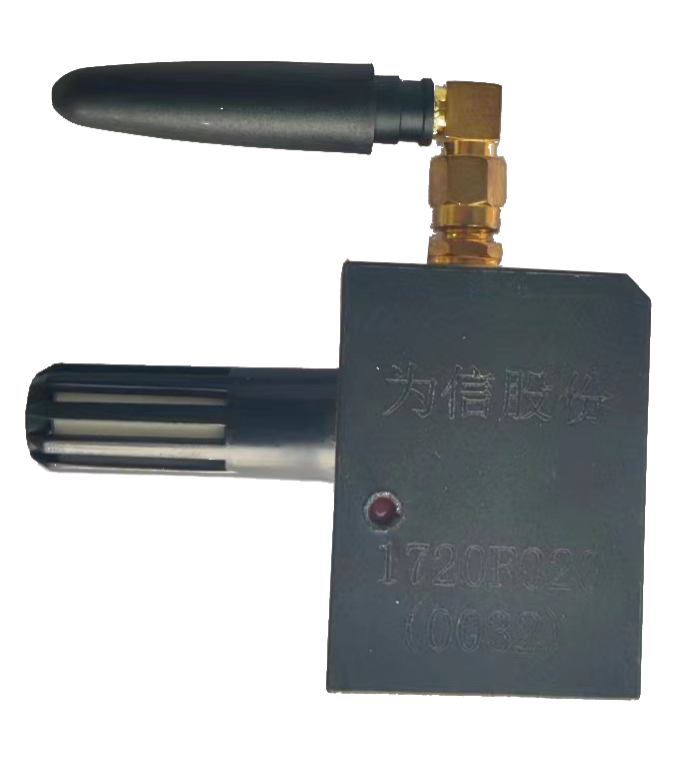

5.有源温湿度传感器（WXDK-CWTS-S010）

采用磁吸式结构，壳体为黑色，材质为聚丁烯对苯二甲酸酯 ,耐温200度。测温终端内置无线模块，供电电池，温湿度传感器，MCU主要器件，外形及尺寸图如下：48*35*21mm

6.无源无线测温传感器（WXDK-CWTS-P030）

采用软磁条和螺丝固定安装。壳体为橘色，材质为阻燃PC。无线测温终端内置无线模块，取电线圈，软磁条,温度传感器，MCU主要器件，尺寸：26*22*10 mm

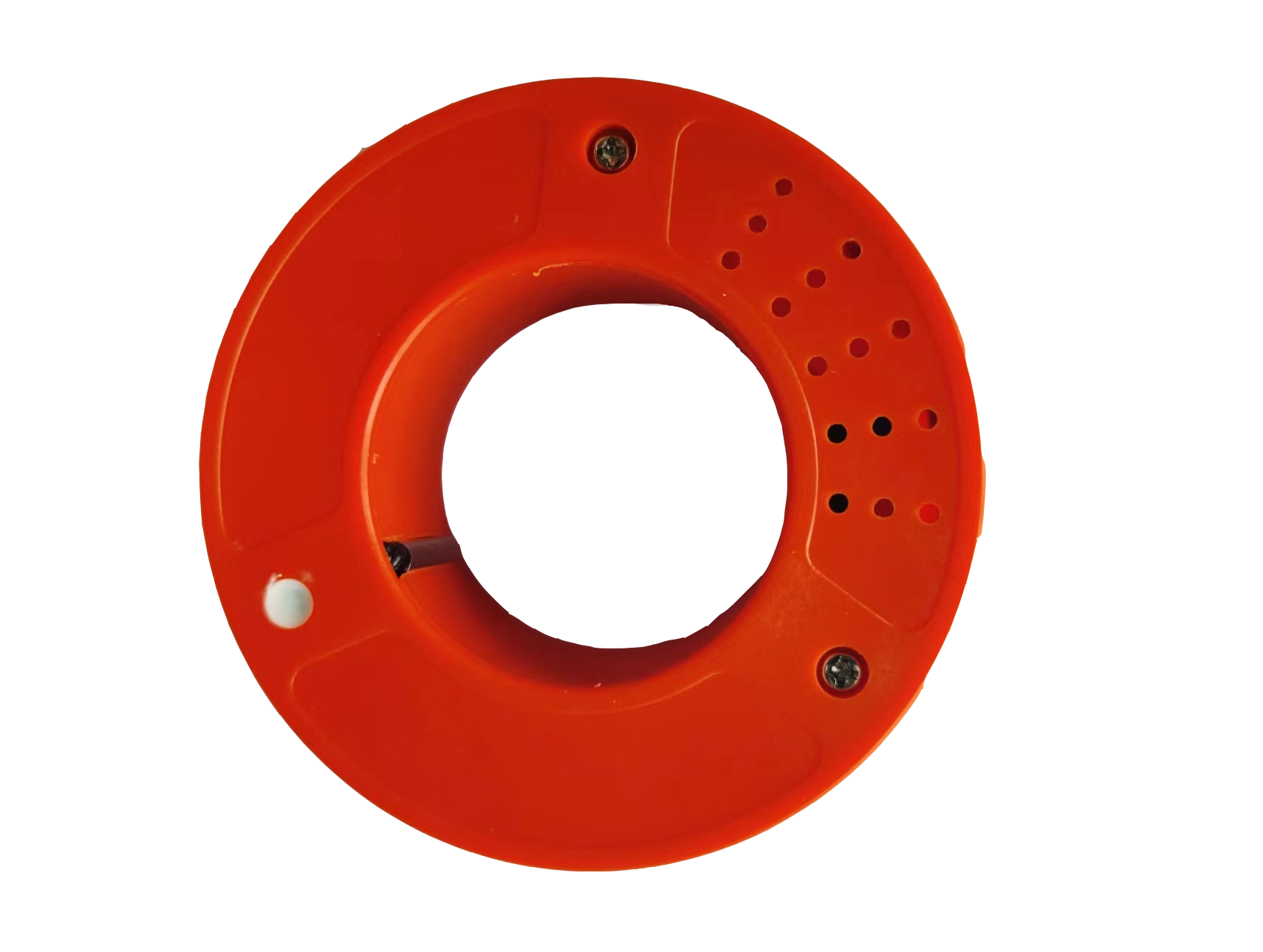

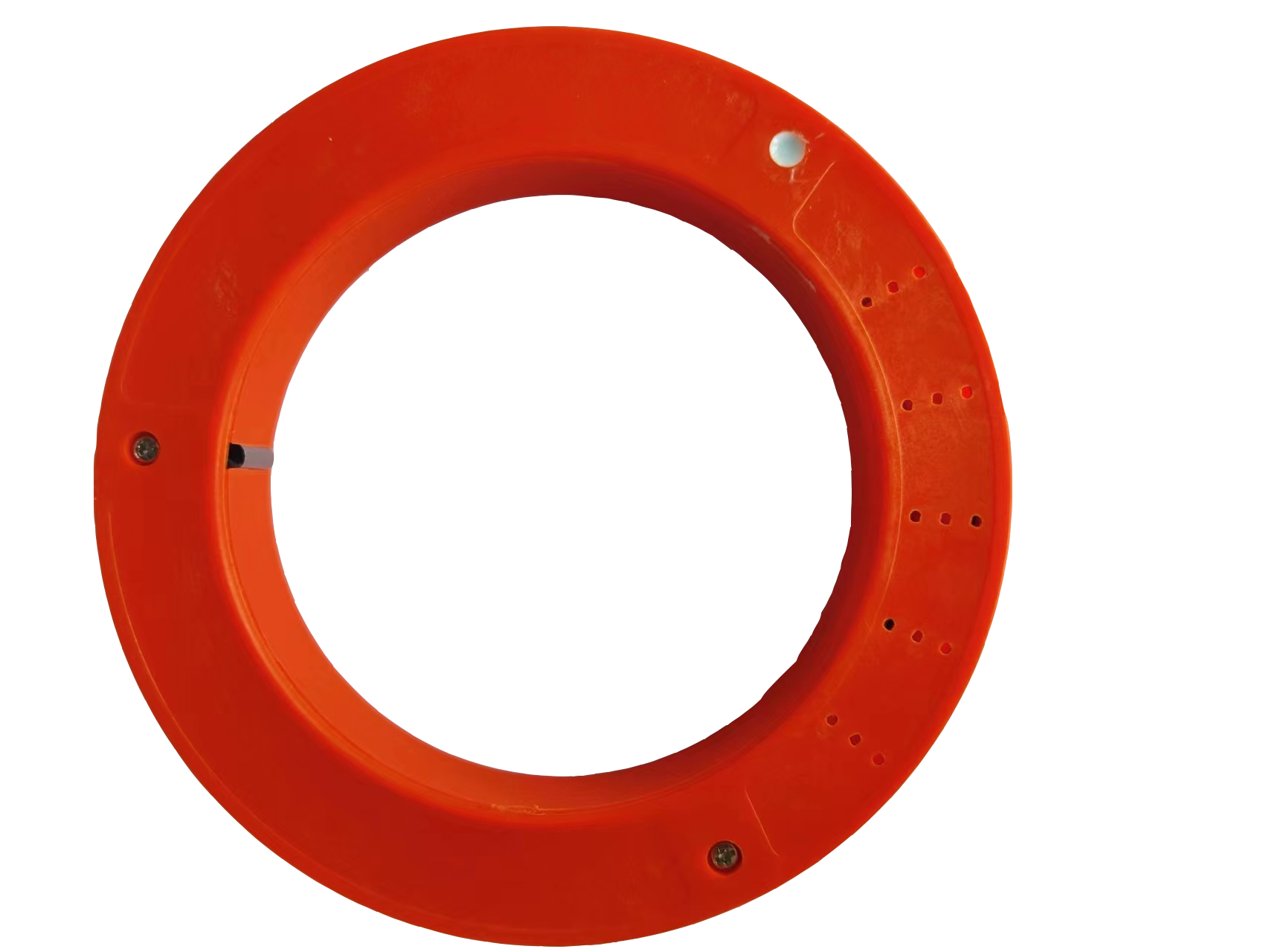

7.无源卡环式无线测温传感器（WXDK-CWTS-P050/WXDK-CWTS-P110）

适合静触头安装，壳体为橘红色，材质为阻燃PC。无线测温终端内置无线模块，取电线圈，软磁条,温度传感器，MCU主要器件，尺寸适用于各型号开关柜静触头。WXDK-CWTS-P050尺寸为内径50mm，外径98mm，厚度32mm；WXDK-CWTS-P050尺寸为内径110mm，外径153mm，厚度25mm

WXDK-CWTS-P050

WXDK-CWTS-P110

8.无源多回路无线测温传感器（WXDK-CWTS-P060）

采用绑带固定，壳体为黑色，材质为聚丁烯对苯二甲酸酯 ,耐温200度。测温终端内置无线模块，取电线圈，软磁条,三路温度传感器，MCU主要器件，传感器线长430mm

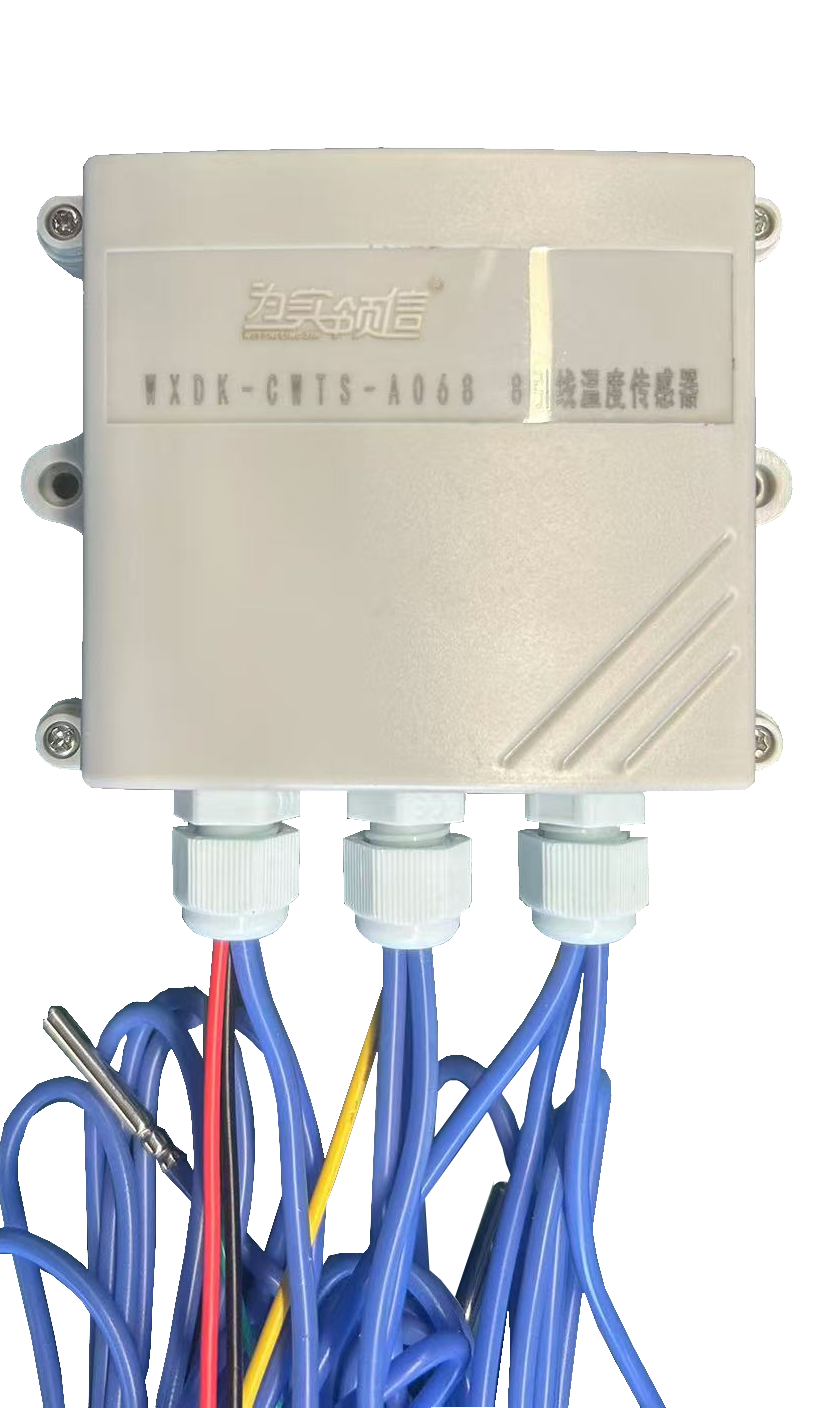

9.外供电无线测温模块（WXDK-CWTS-A068）

A068无线测温终端为8回路式传感器，采用24VDC电源供电。绑带固定，壳体为白色，耐温700℃，测温终端内置无线模块，取电线圈，软磁条，八路热电偶式温度传感器，MCU主要器件，传感器线长2m，传感器材质高温硅胶线，金属头尺寸4*30mm，壳体尺寸110*85*40（mm）
